鋼筋電渣壓力焊連接工藝
電渣壓力焊連接工藝簡介：
1 工作原理
鋼筋電渣壓力焊是將兩鋼筋安放成豎向對接形式，利用焊接電流通過兩鋼筋間隙，在焊劑層下形成電弧過程和電渣過程，產生電弧熱和電阻熱，熔化鋼筋，加壓完成的一種壓焊方法。
電渣壓力焊的焊接過程包括四個階段：引弧過程、電弧過程、電渣過程和頂壓過程。
焊接開始時，首先在上、下兩鋼筋端面之間引燃電弧，使電弧周圍焊劑熔化形成空穴；隨之焊接電弧在兩鋼筋之間燃燒，電弧熱將兩鋼筋端部熔化，熔化的金屬形成熔池，熔融的焊劑形成熔渣（渣池），覆蓋于熔池之上，此時，隨著電弧的燃燒，上、下兩鋼筋羰部逐漸熔化，將上鋼筋不斷下送，以保持電弧的穩定，繼續電弧過程；隨電弧過程的延續，兩鋼筋端部熔化量增加，熔池和渣池加深，待達到一定深度時，加快上鋼筋的下送速度，使其端部直接與渣池接觸，這時，電弧熄滅而變電弧過程為電渣過程；待電渣過程產生的電阻熱使上、下兩鋼筋的端部達到全截面均勻加熱的時候，迅速將上鋼筋向下頂壓，擠出全部熔渣和液態金屬，隨即切斷焊接電源，完成了焊接工作。
電渣壓力焊適用于現澆鋼筋混凝土結構中豎向或斜向（傾斜度在4：1范圍內）鋼筋的連接，特別是對于高層建筑的柱、墻鋼筋，應用尤為廣泛。
2 焊接設備和材料
1、焊接機具
（1）焊接電源
電渣壓力焊可采用交流或直流焊接電源，焊機容量應根據所焊鋼筋的直徑選定。由于電渣壓力焊機的生產廠家很多，產品設計各有不相同，所以配用焊接電源的型號也同，常用的多為弧焊電源（電弧焊機），如BX3-500型、BX3-630型、BX3-750型、BX3-1000型等。
（2）焊接夾具
焊接夾具由立柱、傳動機械、上、下夾鉗、焊劑筒等組成，其上安裝有監控器，即控制開關、次級電壓表、時間顯示器（蜂鳴器）等，焊接夾具應具有足夠的剛度，在最大允許荷載下應移動靈活，操作便利；焊劑筒的直徑應與所焊鋼筋直徑相適應；監控器上的附件（如電壓表、時間顯示器等）應配備齊全。
（3）控制箱
控制箱的主要作用是通過焊工操作，使弧焊電源的初級線接通或斷開，控制箱正面板上裝有初級電壓表、電源開關、指示燈、信號電鈴等，也可刻制焊接參數表，供操作人員參考。
2、焊劑
（1）焊劑的作用
熔化后產生氣體和熔渣，保護電弧和熔池，保護焊縫金屬，更好地防止氧化和氮化；減少焊縫金屬中化學元素的蒸發和燒損；使焊接過程穩定；具有脫氧和摻合金的作用，使焊縫金屬獲得所需要的化學成分和力學性能；焊劑熔化后形成渣池，電流通過渣池產生大量的電陰熱；包托被擠出的液態金屬和熔渣，使接頭獲得良好盛開； 渣殼對接頭有保溫和緩冷作用。
（2）常用焊劑
焊劑牌號為“焊劑×××”其中第一位數字表示焊劑中氧化錳含量，第二位數字表示二氧化硅和氟化鈣含量，第三個數字表示同一牌號焊劑的不同品種。
施工中最常用的焊劑牌號為“焊劑431”，它是高錳、高硅、低氟類型的，可交、直流兩用，適合于焊接重要的低碳鋼鋼筋及普通低合金鋼鋼筋。與“焊劑432”性能相近的還有“焊劑350”、“焊劑360”、“焊劑430”、“焊劑433”等。
“焊劑”亦可寫成“HJ”如“焊劑431”寫成“HJ431”。
有關部門正在研制專用電渣壓力焊的焊劑。
3 操作要點
1、工藝過程

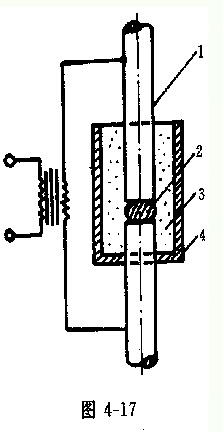

（1）工作示意見圖4-17。操作前應將鋼筋待焊端部約150mm范圍內的鐵銹、雜物以及油污清除干凈；要根據豎向鋼筋接頭的高度搭設必要的操作架子，確保工人扶直鋼筋時操作方便，并防止鋼筋在夾緊后晃動。
1-鋼筋；2-鐵絲圈；
3-焊劑；4-焊劑筒
（2）焊接夾具的上、下鉗口應夾緊于上、下鋼筋的適當位置，鋼筋一經夾緊不得晃動。
（3）引弧宜采用鐵絲圈或焊條引弧法，就是在兩鋼筋的間隙中預先安放一個引弧鐵絲圈（高約10mm）或1根焊條芯（直徑為3.2mm，高約10mm），由于鐵絲（焊條芯）細，電流密度大，便立即熔化、蒸發，原子電離而引�。灰嗫刹捎弥苯右》�，就是將上鋼筋與下鋼筋接觸，接通焊接電源后，即將上鋼筋提升2～4mm，引燃電弧。

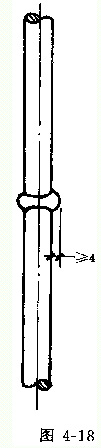

（4）經過四階段的焊接過程（引弧、電弧、電渣、頂壓）之后 ，接頭焊畢應適當停歇，方可回收焊劑和卸下焊接夾具，敲去渣殼；四周焊包應均勻，凸出鋼筋表面的高度應不小4mm（見圖4-18）。
（5）焊接注意事項：
1）焊劑使用前，須經恒溫250℃烘焙1～2h；焊劑回收重復使用時，應除去熔渣和雜物，如果受潮，尚須再烘焙。
2）焊前應檢查電路，觀察網路電壓波動情況，如電源的電壓降大于5％，則不宜進行焊接。
2、焊接參數
電渣壓力焊的焊接參數應包括焊接電流、電壓和通電時間，并應符合表4-21的規定。
電渣壓力焊焊接參數 表4-21
| 鋼筋直徑
(mm) |
焊接電流
（A） |
焊接電壓（V） | 焊接通電時間（S） | ||
| 電弧過程 | 電渣過程 | 電弧過程 | 電渣過程 | ||
| 14 | 200～220 | 35～45 | 22～27 | 12 | 3 |
| 16 | 200～250 | 14 | 4 | ||
| 18 | 250～300 | 15 | 5 | ||
| 20 | 300～350 | 17 | 5 | ||
| 22 | 350～400 | 18 | 6 | ||
| 25 | 400～450 | 21 | 6 | ||
| 28 | 500～550 | 24 | 6 | ||
| 32 | 600～650 | 27 | 7 | ||
| 36 | 700～750 | 30 | 8 | ||
| 40 | 850～900 | 33 | 9 | ||
對不同直徑的鋼筋進行焊接時，應按較細鋼筋的直徑選擇參數；焊接時間可適當延長。
3、焊接缺陷及消除
在焊接生產中，焊工應隨時進行自檢，當發現焊接接頭有偏心、彎折、燒傷等缺陷時，宜按表4-22查找原因和采取措施，及時消除。
電渣壓力焊接頭焊接缺陷及消除措施 表4-22
|
焊接缺陷 |
措施 |
|
軸線偏移 |
1、矯直鋼筋端部 2、正確安裝夾具和鋼筋 3、避免過大的頂壓力 4、及時修理或更換夾具 |
|
彎折 |
1、矯直鋼筋端部 2、注意安裝和扶持上鋼筋 3、避免焊后快卸夾具 4、修理或更換夾具 |
|
咬邊 |
1、減小焊接電流 2、縮短焊接時間 3、注意上鉗口的起點和止點，確保上鋼筋頂壓到位 |
|
未焊合 |
1、增大焊接電流 2、避免焊接時間過短 3、檢修夾具，確保上鋼筋下送自如 |
|
焊包不勻 |
1、鋼筋端面力求平整 2、填裝焊劑盡量均勻 3、延長焊接時間，適當增加熔化量 |
|
氣孔 |
1、按規定要求烘焙焊劑 2、清除鋼筋焊接部位的鐵銹 3、確保接縫在焊劑中合適埋入深度 |
|
燒傷 |
1、鋼筋導電部位除凈鐵銹 2、盡量夾緊鋼筋 |
|
焊包下淌 |
1、徹底封堵焊劑筒的漏孔 2、避免焊后過快回收焊劑 |
4 質量檢查與驗收
1、外觀檢查
接頭應逐個進行外觀檢查，檢查結果應符合下列要求：
（1）四周焊包凸出鋼筋表面的高度就符合圖4-18的尺寸。
（2）鋼筋表面無燒傷缺陷。
（3）接頭處的彎折角不得大于4°。
（4）接頭處的軸線偏移不得大于鋼筋直徑的0.1倍，且不得大于2mm。
對外觀檢查不合格的接頭，應切除重焊，或采取補強焊接措施。
2、力學性能的試驗
（1）取樣
從每批接頭中任意切取3個試件作拉伸試驗。分批方法為：
1）在一般構筑物中，應以300個同級別鋼筋接頭作為一批。
2）在現澆鋼筋混凝土多層結構中，應以每一樓層或施工區段中300個同級別鋼筋接頭為一批，不足300個接頭仍應作為一批。
（2）評定
接頭拉伸試驗結果中，3個試件的抗拉強度均不得低于該級別鋼筋規定的抗拉強度值。若有1個試件的抗拉強度低于規定值，則應再取6個試件進行復驗；復驗結果若仍有1個試件的抗拉強度低于規定值，則應確認該批接頭為不合格品。
選于《鋼筋工手冊》第二版
